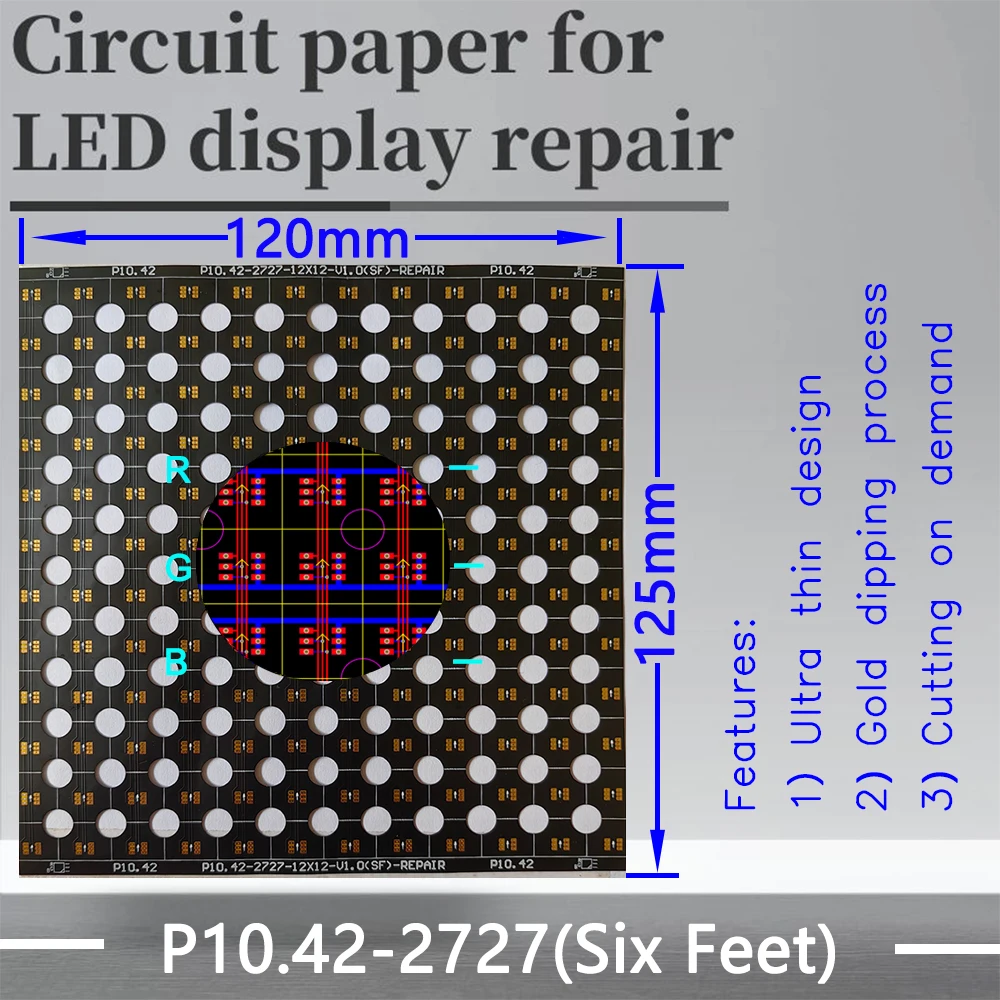

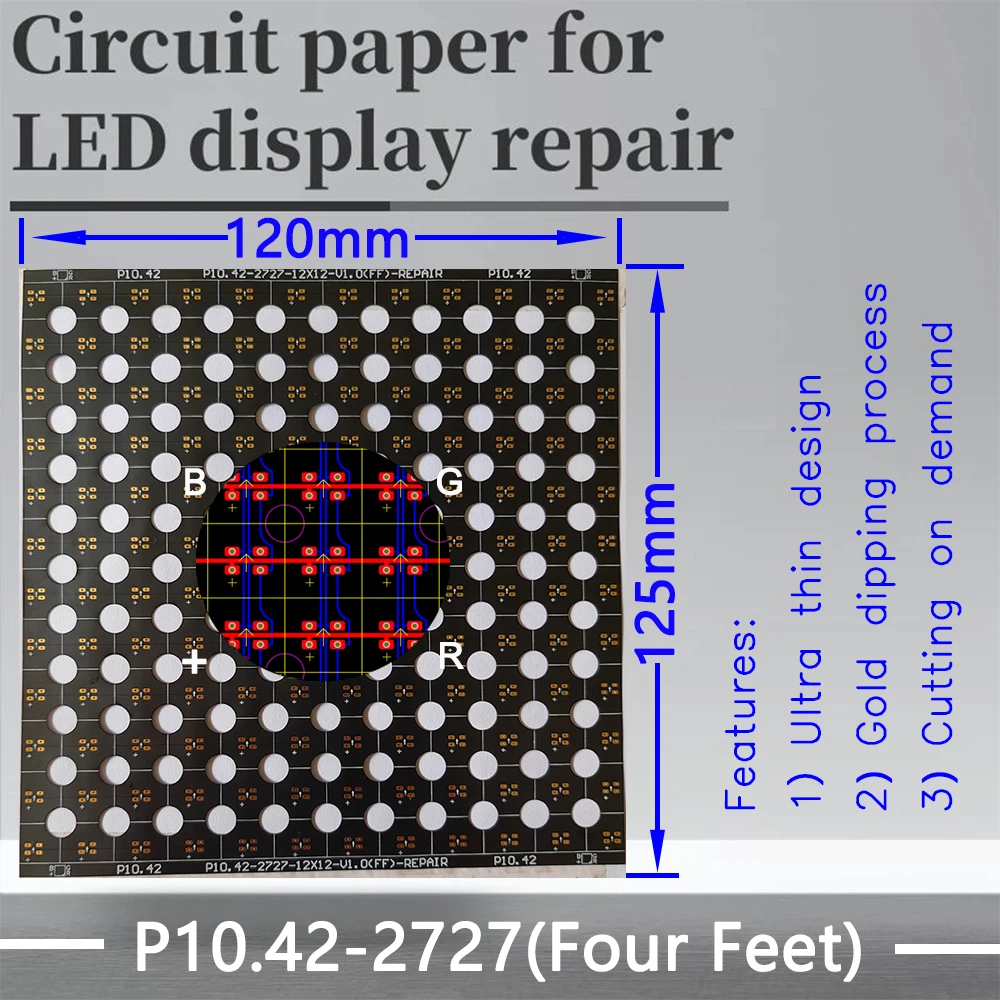

Papel de Circuito Pcb para Reparo Série P10.42 P10.422727 120×120 mm Pad Paper para Reparar Pcb durante a Instalação

1. Que é o papel do circuito

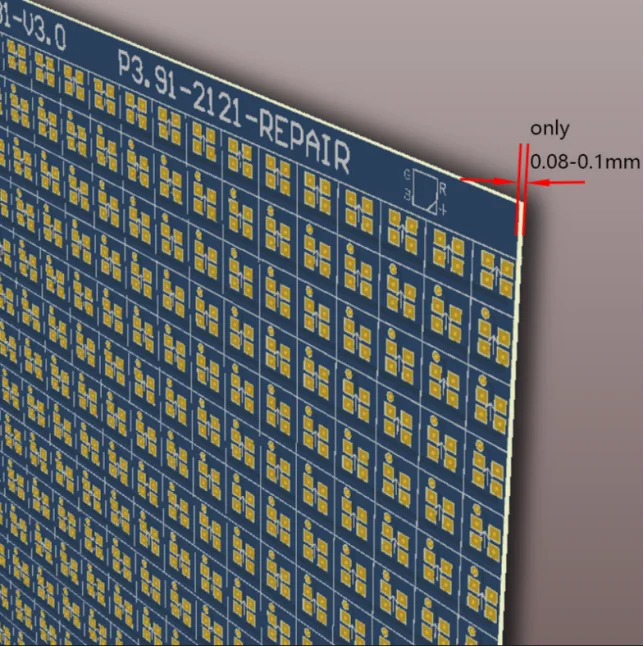

Circuit Paper é um tipo de placa de circuito flexível de camada dupla ? Sua espessura é de apenas 0,08-0,1mm ?

2. Beauty e Health – Material do Forro : Genuine Leather

2. Composição do papel de circuito

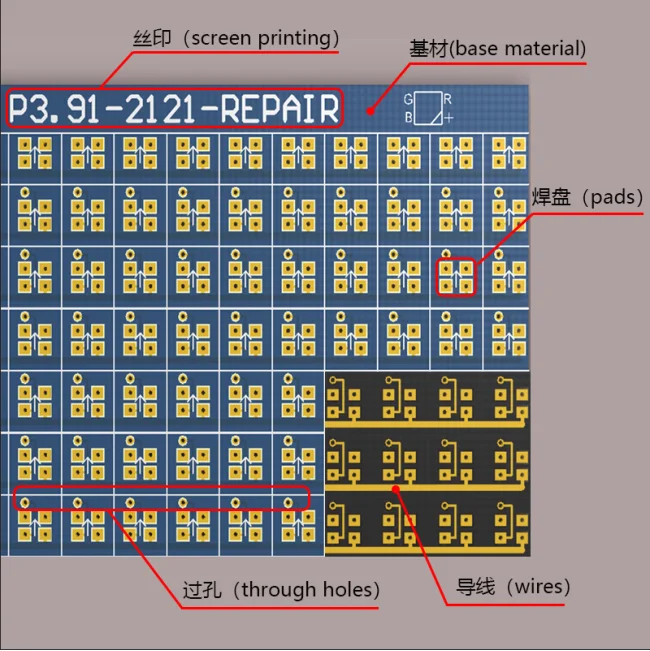

O papel do circuito é composto da matéria-prima, almofadas, através do furo, do fio e da impressão da tela.

3. Phones e Accessories – cn : Guangdong

3. Onde o papel do circuito é usado

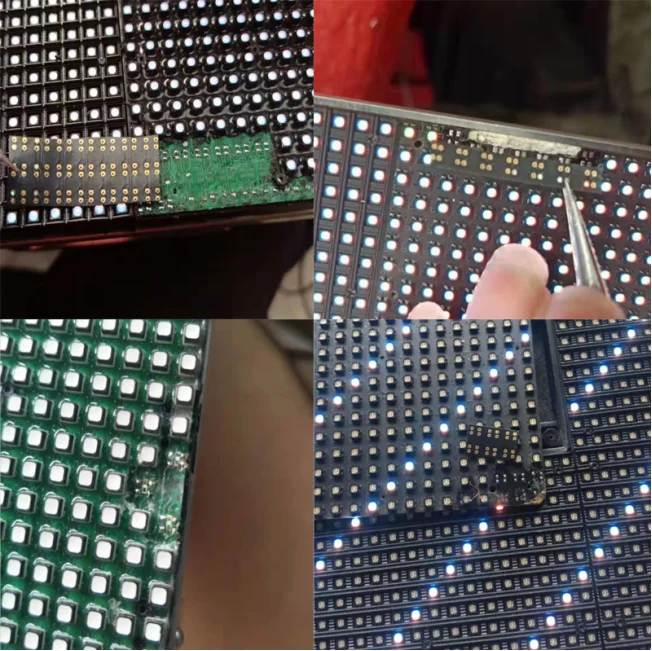

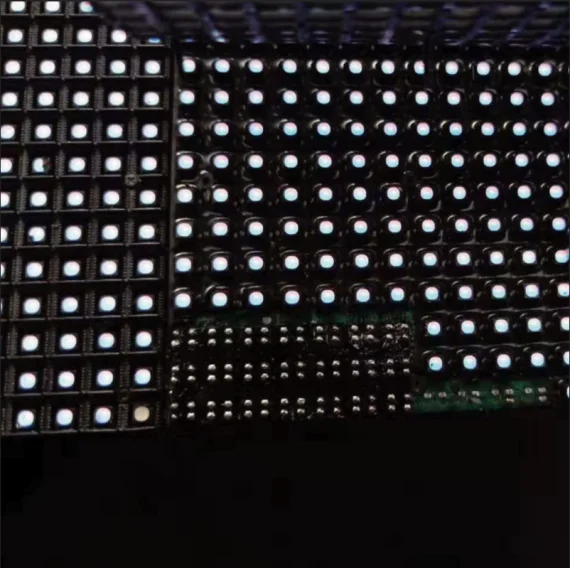

A colisão do display LED durante a instalação, desmontagem e transporte pode facilmente levar à queda da almofada PCB. Neste momento, você precisa usar o papel de circuito para reparar PCB.

4. P10.42 P10.42-2727 120x120mm Pad Paper para Reparar Pcb durante a Instalação – Origem : cn Origem

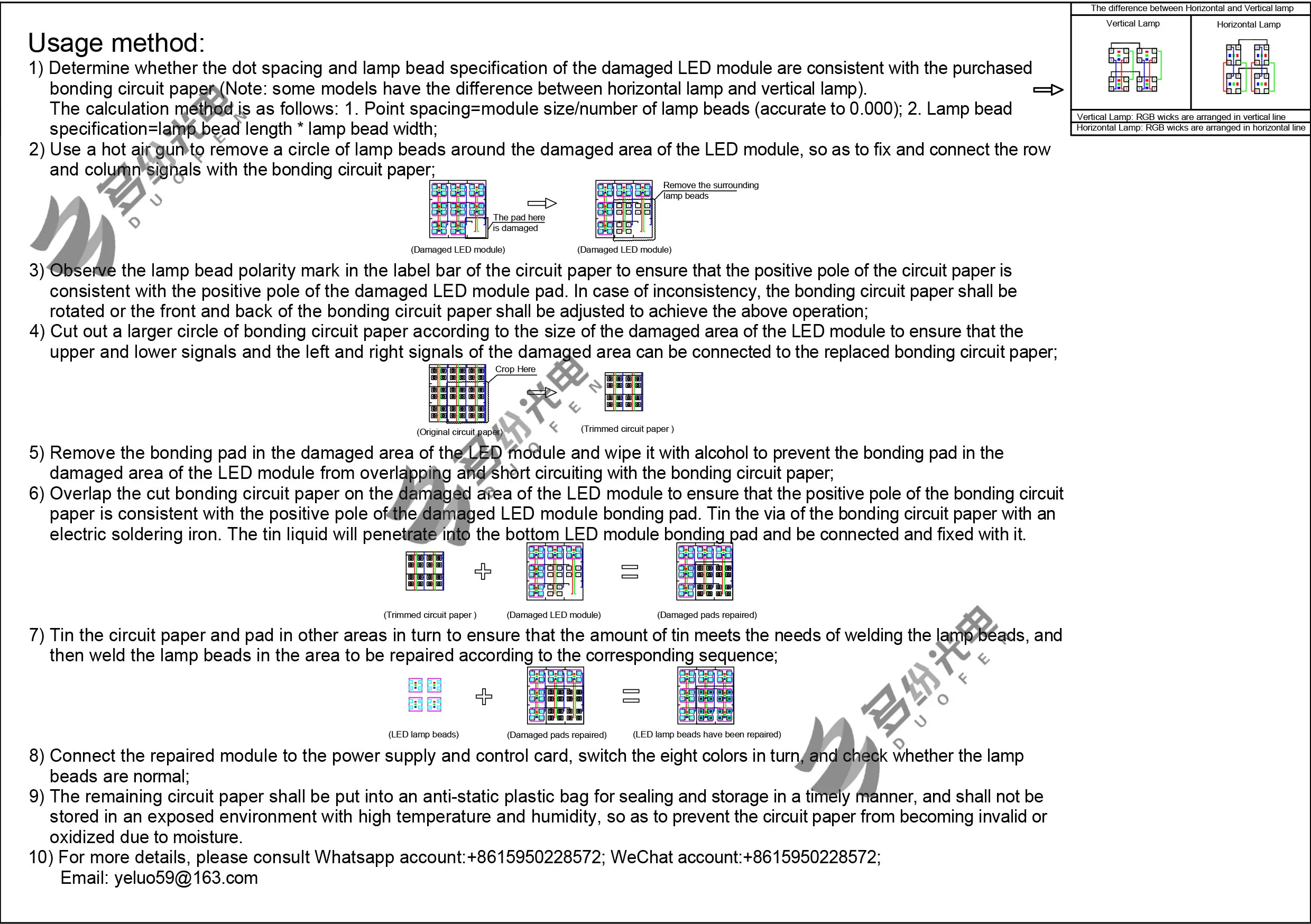

4. Como usar o papel de circuito

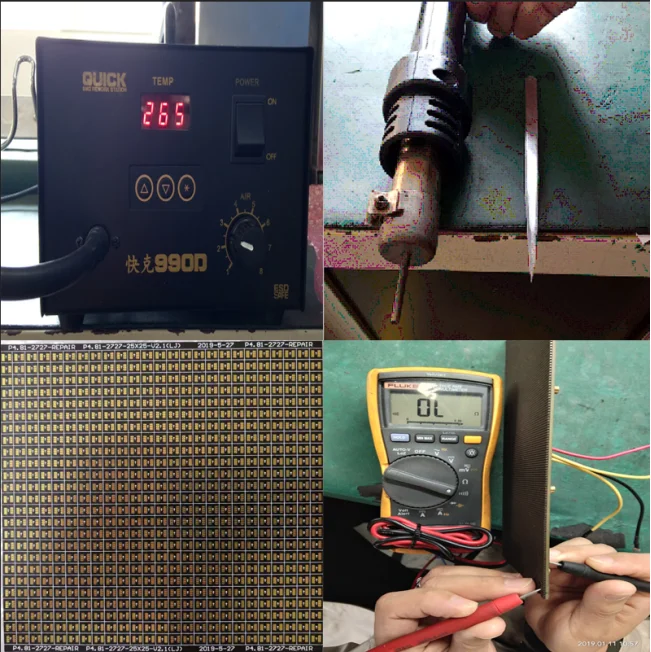

Primeiro passo, você precisa preparar as seguintes ferramentas de manutenção e consumíveis: pulseira antiestática, ferro de solda, pistola de ar quente, multímetro, pinça, fio de estanho, pasta de solda, tesoura, chave de fenda, grânulos da lâmpada, papel do circuito, IC, etc.

5. Weddings e Events – Nome da Marca : Newsbirds

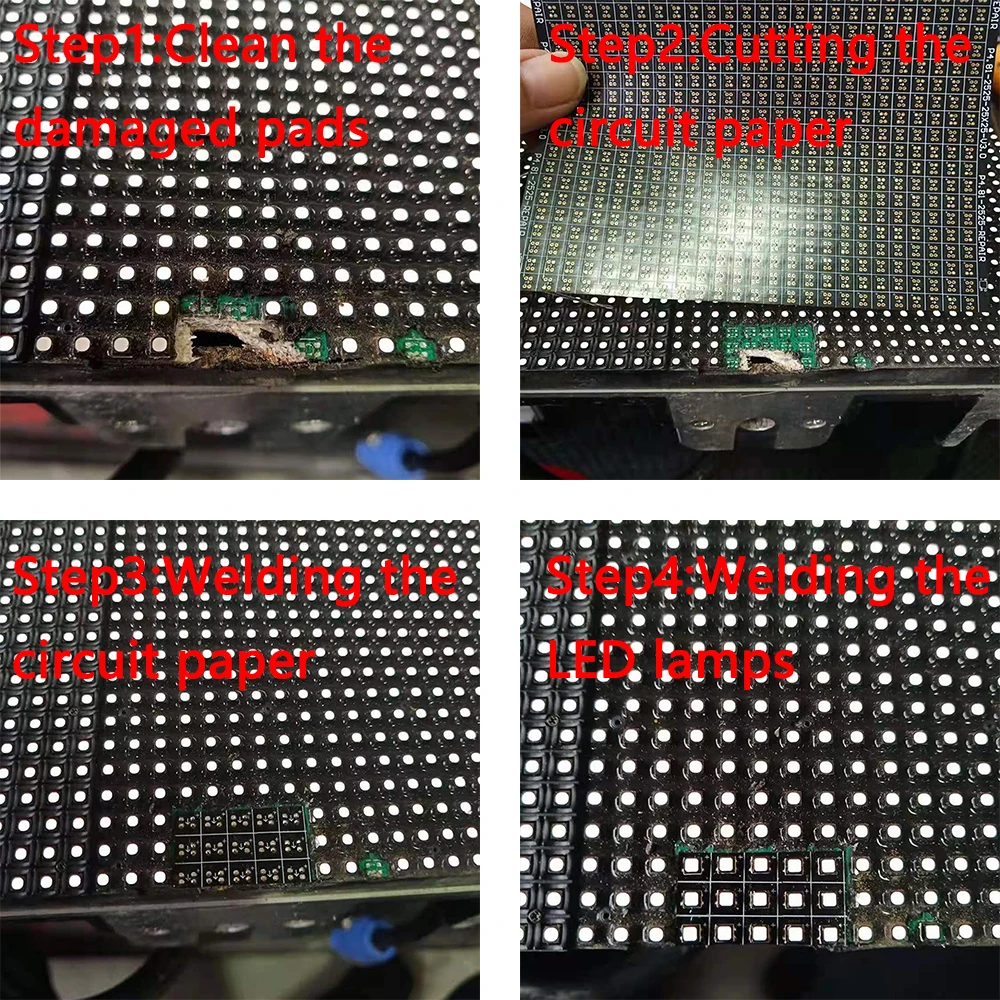

O segundo passo é limpar a almofada danificada, raspar a almofada PCB danificada com uma lâmina de faca e limpá-la com álcool para evitar curto-circuito com o papel de circuito.

6. Home e Garden – Formato : Flap

O terceiro passo é cortar diferentes tamanhos de papel de circuito e estanho em ambos os lados da almofada, de modo que o curto-circuito do pé da lâmpada não possa ser causado por muita lata.

7. Computers e Electronics – Material Principal : Genuine Leather

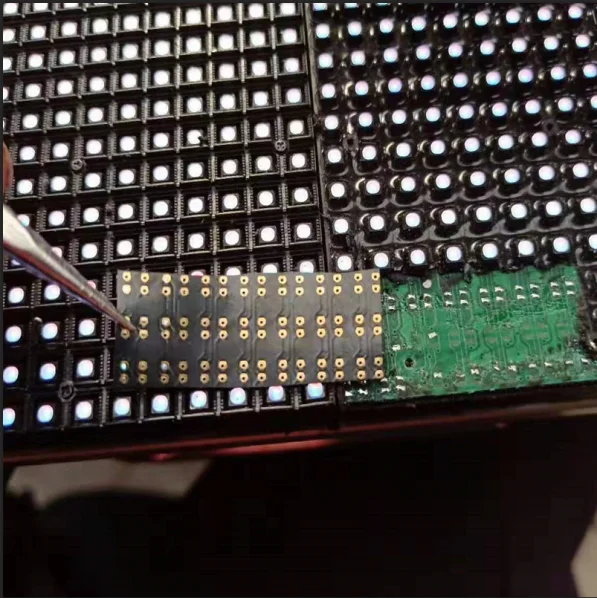

O quarto passo é ajustar a temperatura do ferro de solda para cerca de 320 ?, apertar o papel de circuito revestido de estanho com pinças na mão esquerda, alinhe-o com a posição da almofada de solda do tubo da lâmpada do PWB, pressione-o delicadamente na almofada, E aqueça-o então com ferro de solda ou pistola de ar quente para fazer o papel do circuito e a almofada do PWB fundirem inteiramente, atenção do pagamento aos pólos comuns a ser alinhados;

8. Online Shopping – Material do Forro : Genuine Leather

O quinto passo é iluminar o módulo, exibir em branco completo, ajustar o brilho para a faixa aceitável para olhos nus, varrendo obliquamente, soldar os grânulos qualificados ao papel de circuito, preste atenção à direção de polaridade dos grânulos e teste se os pinos estão conectados ao multímetro antes da soldagem.

9. Papel de Circuito Pcb para Reparo Série – cn : Guangdong
