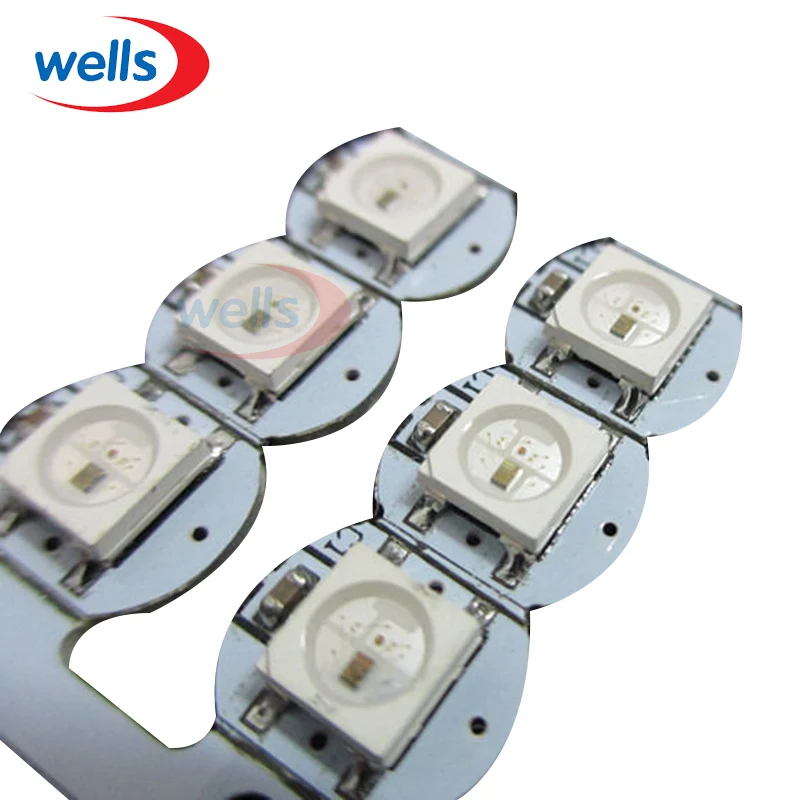

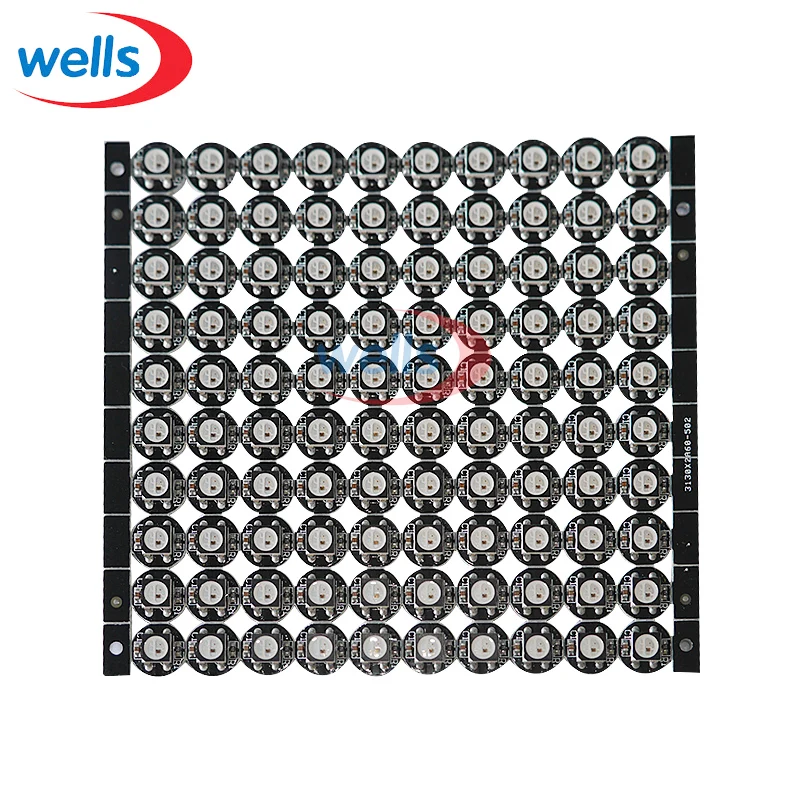

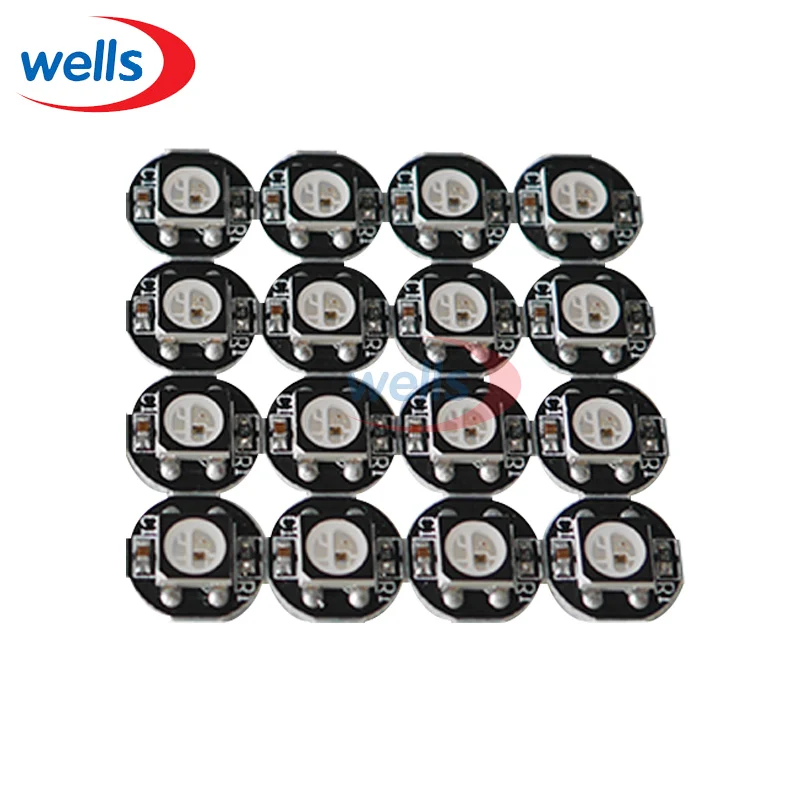

Grânulos de Lâmpada Brancos Pretos Led Chips Dc5v Ws2812b Led com Dissipador de Calor Embutido 5050 Smd Rgb Ws2811 ic Chips 10 mm mm 50 Peças 100
Original price was: R$ 537,29.R$ 322,36Current price is: R$ 322,36.
DÚVIDAS?
Envie um email para:
Tiras de LED
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Dispositivo Smart | NO |
| Geração de Energia | Motion |
| Número do Modelo | Ws2812b Chip |
| Modelo do Chip de LED | Smd5050 |
| Vida Útil Média (hs) | 50000 |
| Certificado | Ce, rohs |
| Tensão | 5V |
| Fonte de Energia | DC |
| Consumo de Energia (w/m) | 0.3w/pcs |
| Ocasião | Sala de Estar |
| Número de Leds/m | 30 Pcs/m |
| Marca do Chip de LED | Epistar |
| À Prova D’água | NÃO |
| Especificações (filetes de Luz/m) | 100/panel |
| Tipo de Faixa | SMD |
| Nome da Marca | Yjbco |
| Origem | CN (origem) |
| Tipo de Item | Faixa |
1. 50 Pces 100 Grânulos de Lâmpada Brancos
Função PIN
|
NÃO. |
Símbolo |
Função descrição |
|
1 |
DTV |
Fonte alimentação LED |
|
2 |
DOUT |
Controle a saída do sinal dos dados |
|
3 |
VSS |
Terra |
|
4 |
DIN |
Controle dados sinal entrada |
Classificações máximas absolutas
|
Prâmetro |
Símbolo |
Avaliações |
Unidade |
|
Tensão alimentação |
DTV |
+3.5~+5.3 |
V |
|
Voltagem de entrada |
VI |
-0,5 ~ VDD + 0,5 |
V |
|
Operação junção temperatura |
Topt |
-25~+80 |
|
|
Temperatura do armazenamento escala |
Tstg |
-40~+105 |
Características elétricas (TA =-20 ~ + 70,VDD = 4.5 ~ 5.5V,VSS = 0V, salvo indicação em contrário)
|
Prâmetro |
Smybol |
Condições |
Mín |
Tpy |
Máximo |
Unidade |
|
Entrada atual |
II |
VI = DVD/VSS |
—— |
—— |
±1 |
& Micro; A |
|
Entrada tensão nível |
VIH |
DIN, CONJUNTO |
0,7VDD |
—— |
—— |
V |
|
VIL |
DIN, CONJUNTO |
—— |
—— |
0,3 VDD |
V |
|
|
Tensão histerese |
VH |
DIN, CONJUNTO |
—— |
0.35 |
—— |
V |
Comutação características (TA =-20 ~ + 70,VDD = 4.5 ~ 5.5V,VSS = 0V, salvo indicação em contrário)
|
Prâmetro |
Símbolo |
Condição |
Mín |
Tpy |
Máximo |
Unidade |
|
Transmissão atraso tempo |
ZPLT |
CL = 15pF,DIN? DOUT,RL = 10KO |
—— |
—— |
300 |
Ns |
|
Outono tempo |
TTHZ |
CL = 300pF,OUTR/OUTG/OUTB |
—— |
—— |
120 |
& Micro; s |
|
Capcity entrada |
IC |
—— |
—— |
—— |
15 |
PF |
RGB IC parâmetro característico
|
Emitindo cor |
Modelo |
Comprimento onda (nm) |
Intensidade luminosa (mcd) |
Tensão (V) |
|
Vermelho |
13CBAUP |
620-625 |
390-420 |
2.0-2.2 |
|
Verde |
13CGAUP |
522-525 |
660-720 |
3.0-3.4 |
|
Azul |
10R1MUX |
465-467 |
180-200 |
3.0-3.4 |
Transferência dados (TH + TL=1,25 e micro;s ± 600ns)
|
T0H |
Código 0, tempo alta tensão |
0,4us |
± 150ns |
|
T1H |
1 código, alta tensão tempo |
0,8us |
± 150ns |
|
T0L |
0 código, baixa tensão tempo |
0,85us |
± 150ns |
|
T1L |
1 código, baixa tensão tempo |
0,45us |
± 150ns |
|
FER |
Baixa tensão tempo |
Acima 50 e micro;s |
I. Características e benefícios
L O reverso inteligente conecta a proteção, a conexão reversa da fonte de alimentação não danifica o IC.
L O circuito de controle e o LED compartilham a única fonte.
L circuito de controle e chip RGB são integrados em um pacote de 5050 componentes, formam um controle completo do ponto de pixel.
L circuito de remodelação do sinal incorporado, após a remodelação da onda ao motorista seguinte, assegura a distorção da onda-forma não acumula.
L Circuito de reinicialização elétrica embutido e circuito de reinicialização perdido.
L Cada pixel das três cores primárias pode atingir 256 exibição de brilho, completou 16777216 cores display colorido e frequência de varredura não inferior a 400 Hz/s.
L Sinal de transmissão portuária por linha única.
L Todos os dois apontam a distância mais de 5m sinal de transmissão sem nenhum circuito do aumento.
L Quando a taxa de atualização é 30fps, cascata número não são menos than1024 pontos.
L Enviar dados a velocidades de 800Kbps.
L A cor da luz era altamente consistente, custo-benefício ..
II. Aplicações
L módulo colorido, luzes macias de cor completa uma tira de lâmpada.
L LED iluminação decorativa, interior/exterior LED vídeo tela irregular.
III. Descrição geral
WS2812B é uma fonte de luz LED controle inteligente que o circuito de controle e chip RGB estão integrados em um pacote de 5050 componentes. Ele interno inclui trava de dados porta digital inteligente e sinal remodelando amplificação drive circuito. Também incluem um oscilador interno precisão e uma tensão de 12V programável constante curre-nt control parte, garantindo eficazmente o pixel ponto luz cor altura consistente.
Os dados transferência protocolo uso único NZR comunicação modo. Após a restauração do poder do pixel, a porta do RUÍDO recebe dados do controlador, o primeiro pixel recolhe dados 24bit iniciais a seguir enviados à trava interna dos dados, os outros dados que remodelam pelo sinal interno remodelando o circuito de amplificação enviado para o próximo pixel em cascata através da porta DO. Após a transmissão para cada pixel, o sinal para reduzir 24bit. O pixel adota o auto resha-ping transmite a tecnologia, fazendo o número da cascata do pixel não é limitado a transmissão do sinal, somente depende da velocidade da transmissão do sinal.
LED com baixa tensão de condução, proteção ambiental e economia de energia, alto brilho, ângulo de dispersão é grande, boa consistência, baixa potência, longa vida e outras vantagens. O chip de controle integrado no LED acima tornando-se circuito mais simples, pequeno volume, instalação conveniente.
