Bloco de Papel de Circuito Série P6.67 Módulo de Led Reparo de Almofada 40 3535 x mm para Reparo de Pcb durante a Lnstallação

R$ 93,78

Adicionado a lista de desejosRemovido da lista de desejos 0

Acessórios Portáteis de Iluminação

Vídeo de Demonstração do Produto

Opção de Compra e tempo de entrega

Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Ficha técnica do produto

Características Especificações
Certificado NO
Tensão 5V
Utilização LED Module PCB PAD Repair
Nome da Marca DUO FEN
Origem CN (origem)


1. 3535 x mm para Reparo de Pcb durante a Lnstallação

módulo de led, reparo de almofada, 40

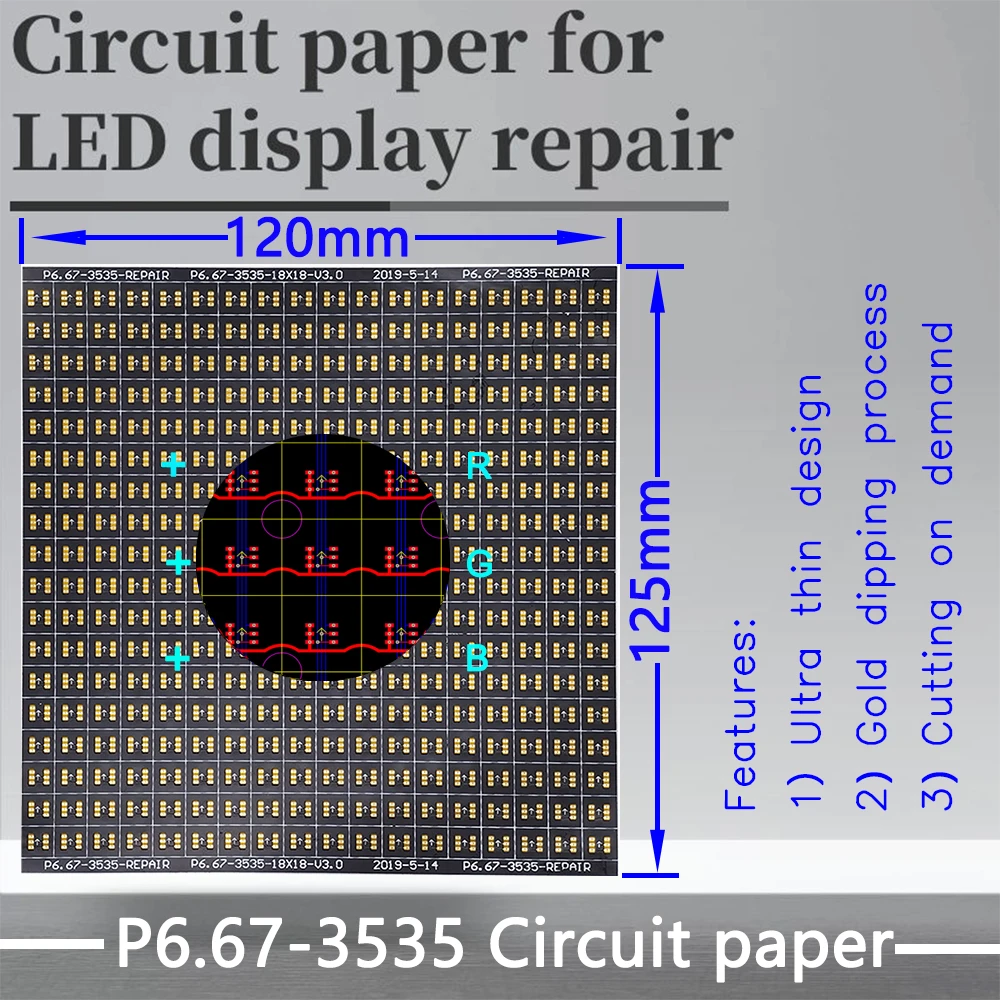

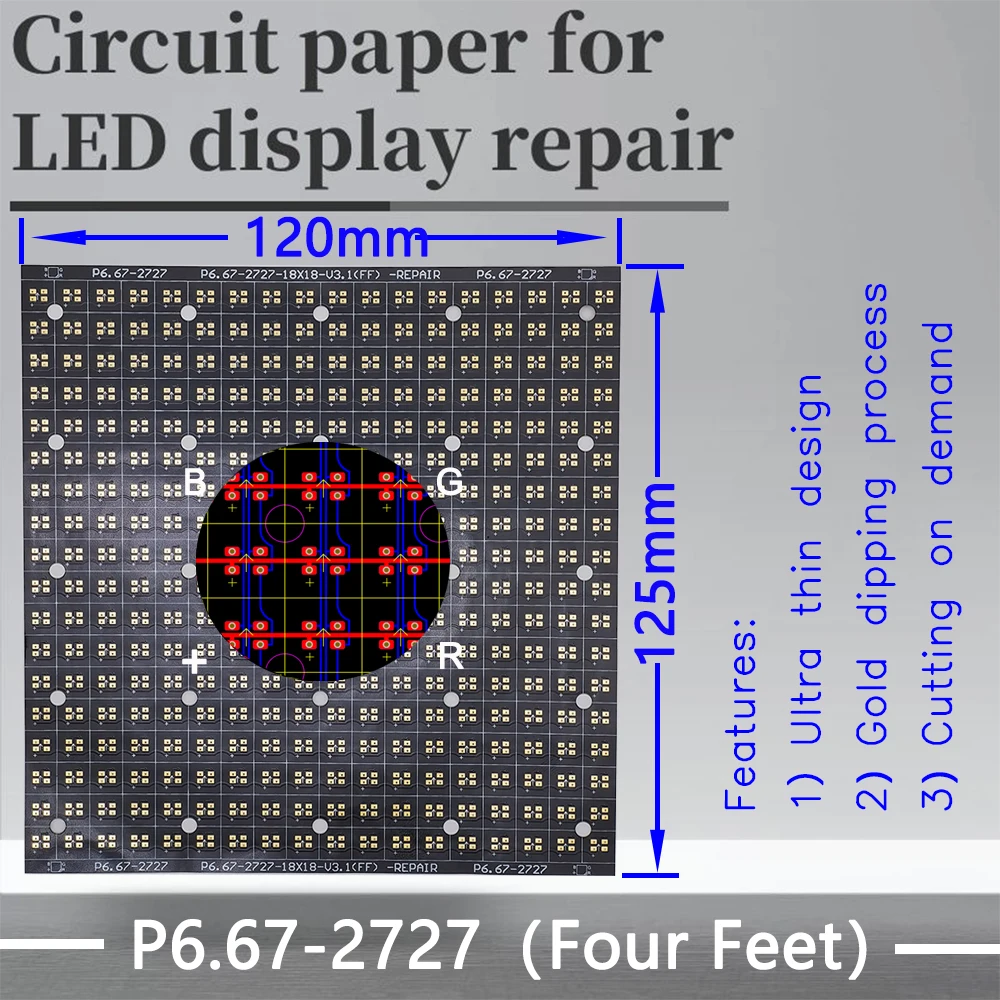

1. Que é o papel do circuito

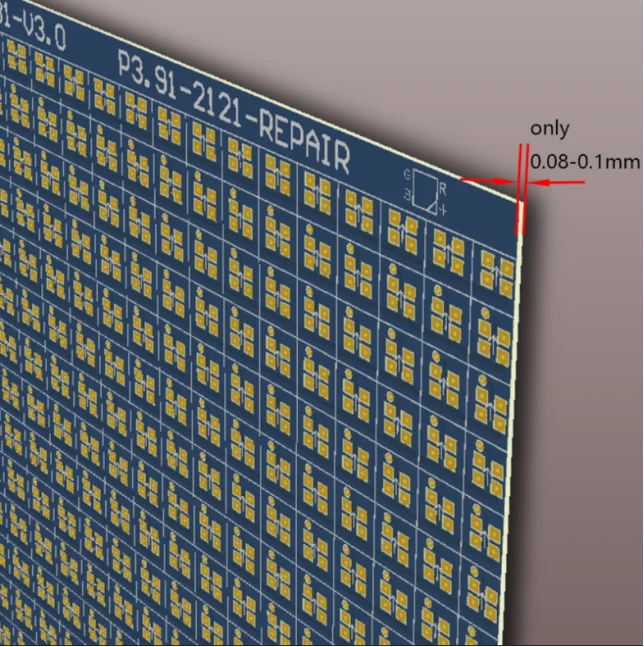

Circuit Paper é um tipo de placa de circuito flexível de camada dupla ? Sua espessura é de apenas 0,08-0,1mm ?

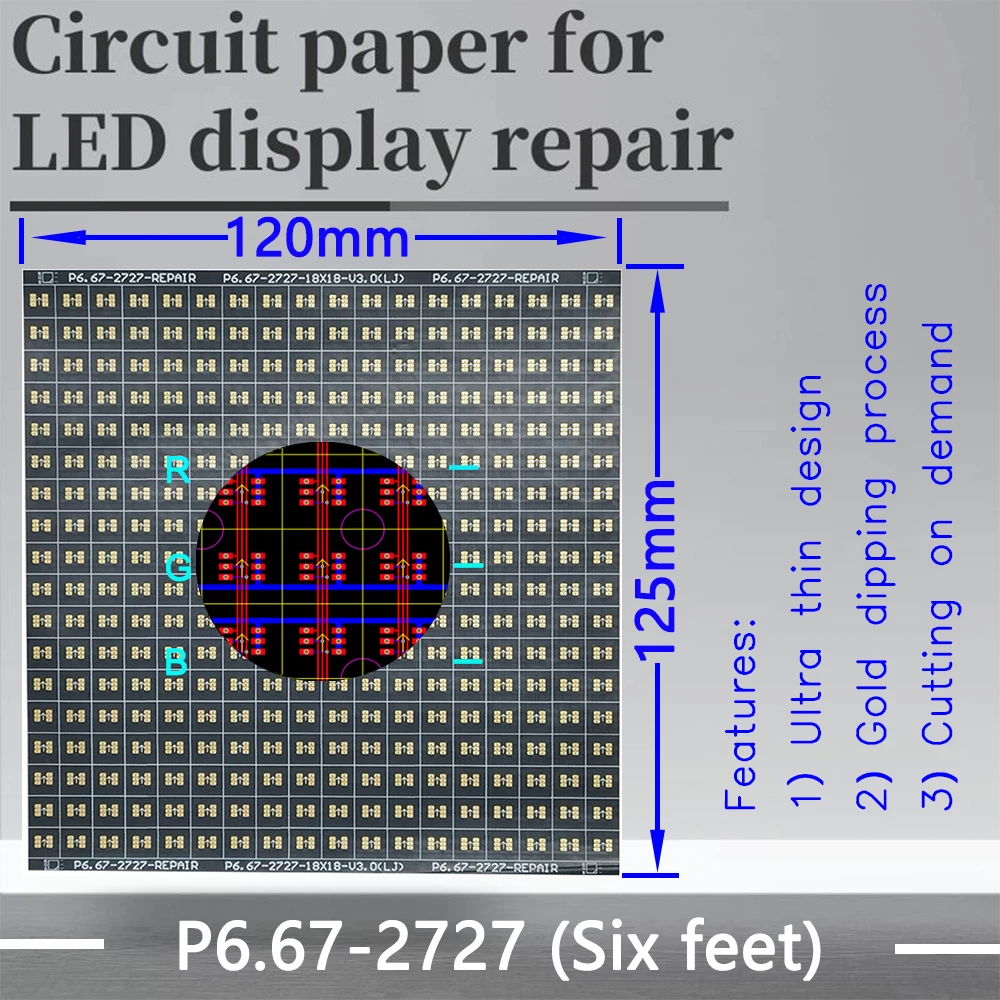

2. Bloco de Papel de Circuito Série P6.67

High Quality Luzes e Iluminação

2. Composição do papel de circuito

O papel do circuito é composto da matéria-prima, almofadas, através do furo, do fio e da impressão da tela.

3. Cheap Acessórios Portáteis de Iluminação

Luzes e Iluminação

3. Onde o papel do circuito é usado

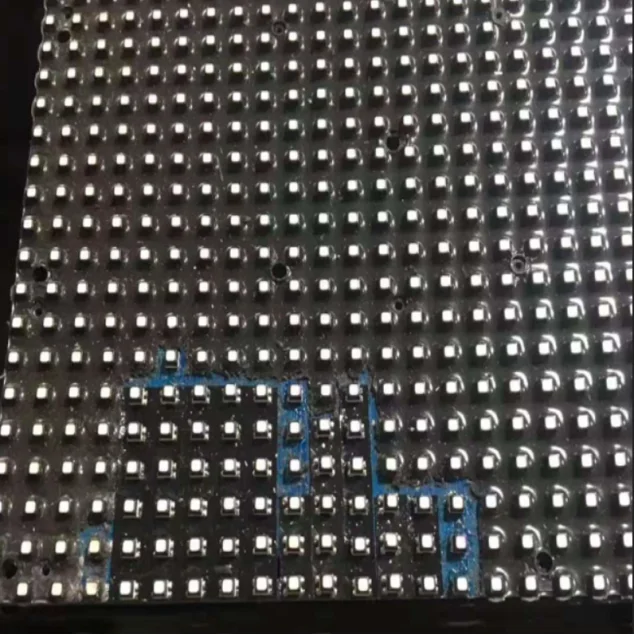

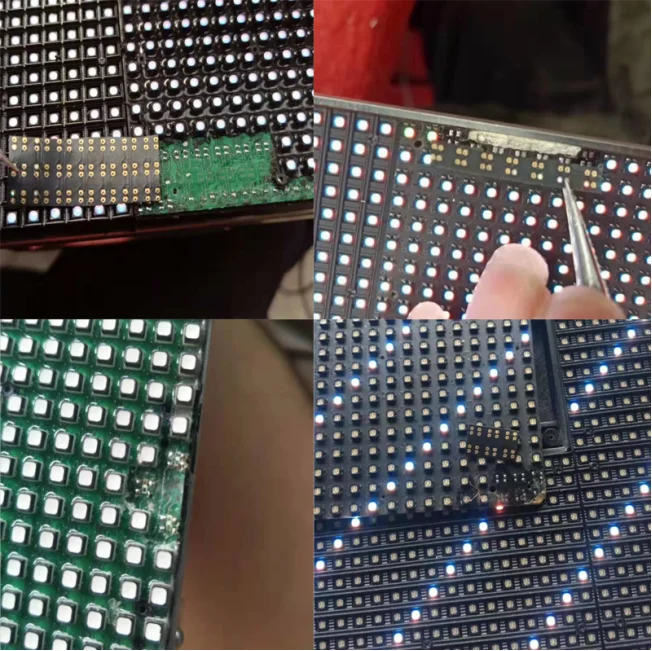

A colisão do display LED durante a instalação, desmontagem e transporte pode facilmente levar à queda da almofada PCB. Neste momento, você precisa usar o papel de circuito para reparar PCB.

4. Acessórios Portáteis de Iluminação

3535 x mm, para reparo de pcb durante a lnstallação

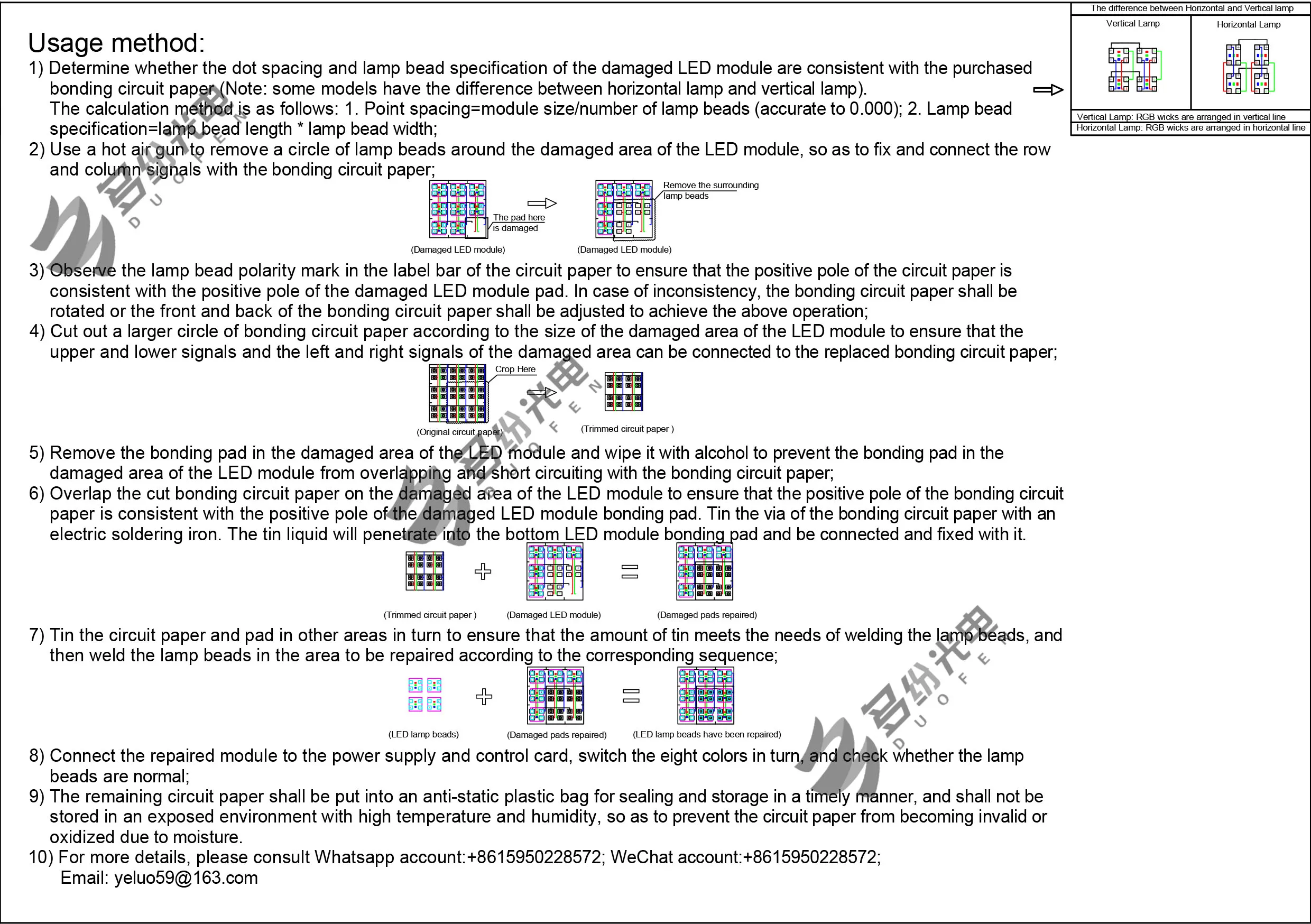

4. Como usar o papel de circuito

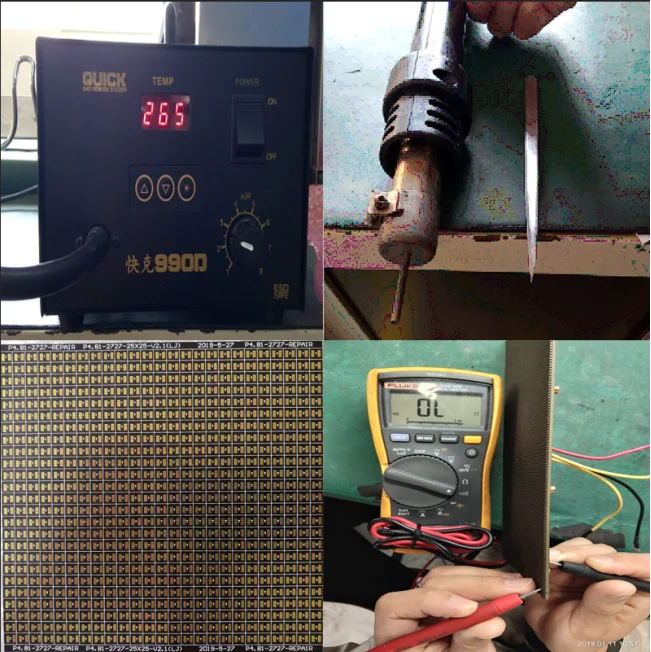

Primeiro passo, você precisa preparar as seguintes ferramentas de manutenção e consumíveis: pulseira antiestática, ferro de solda, pistola de ar quente, multímetro, pinça, fio de estanho, pasta de solda, tesoura, chave de fenda, grânulos da lâmpada, papel do circuito, IC, etc.

5. Módulo de Led Reparo de Almofada 40

Bloco de papel de circuito série p6.67,

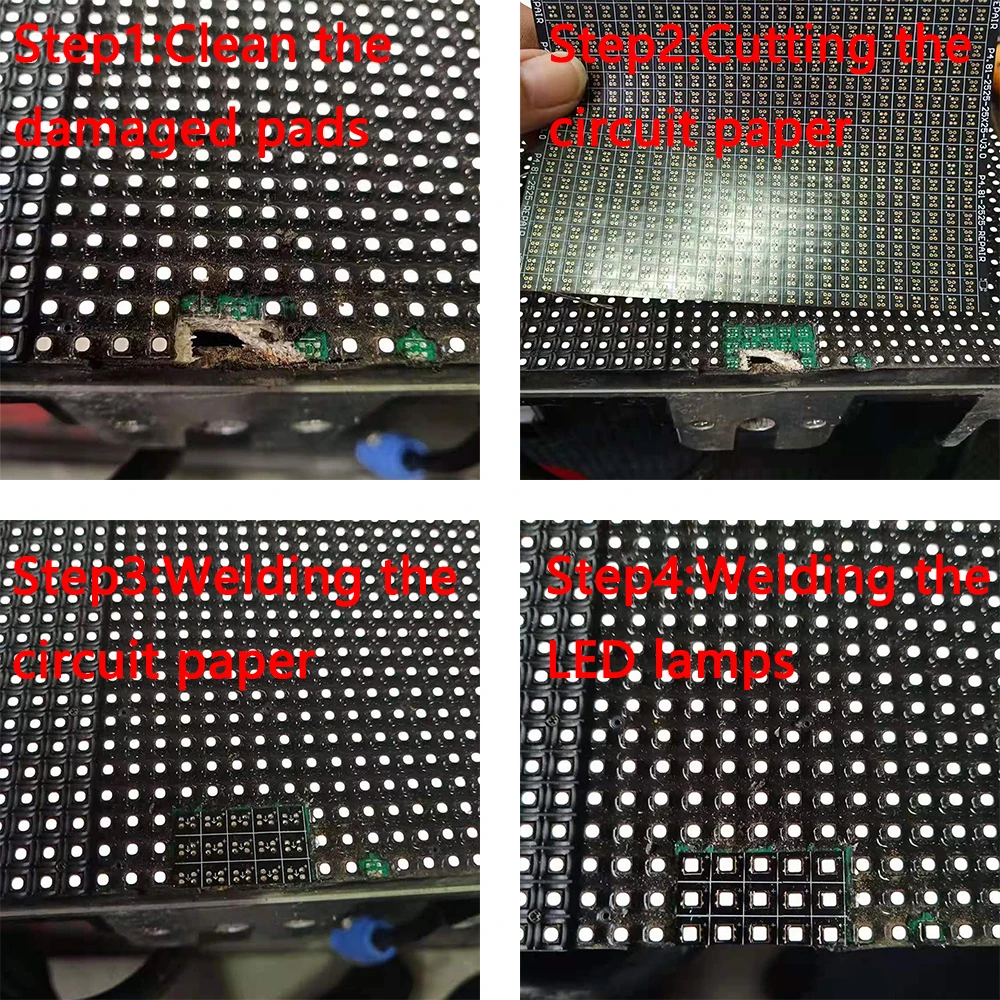

O segundo passo é limpar a almofada danificada, raspar a almofada PCB danificada com uma lâmina de faca e limpá-la com álcool para evitar curto-circuito com o papel de circuito.

6. High Quality Luzes e Iluminação

Cheap Acessórios portáteis de iluminação

O terceiro passo é cortar diferentes tamanhos de papel de circuito e estanho em ambos os lados da almofada, de modo que o curto-circuito do pé da lâmpada não possa ser causado por muita lata.

7. Luzes e Iluminação

Acessórios portáteis de iluminação

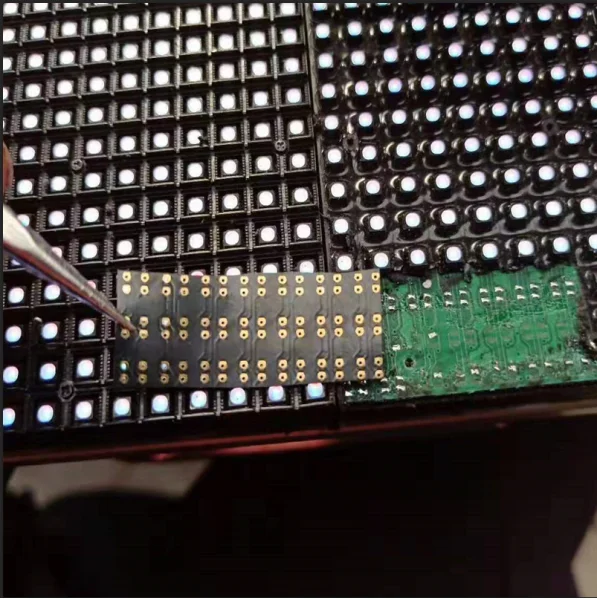

O quarto passo é ajustar a temperatura do ferro de solda para cerca de 320 ?, apertar o papel de circuito revestido de estanho com pinças na mão esquerda, alinhe-o com a posição da almofada de solda do tubo da lâmpada do PWB, pressione-o delicadamente na almofada, E aqueça-o então com ferro de solda ou pistola de ar quente para fazer o papel do circuito e a almofada do PWB fundirem inteiramente, atenção do pagamento aos pólos comuns a ser alinhados;

8. 3535 x mm para Reparo de Pcb durante a Lnstallação

módulo de led, reparo de almofada, 40

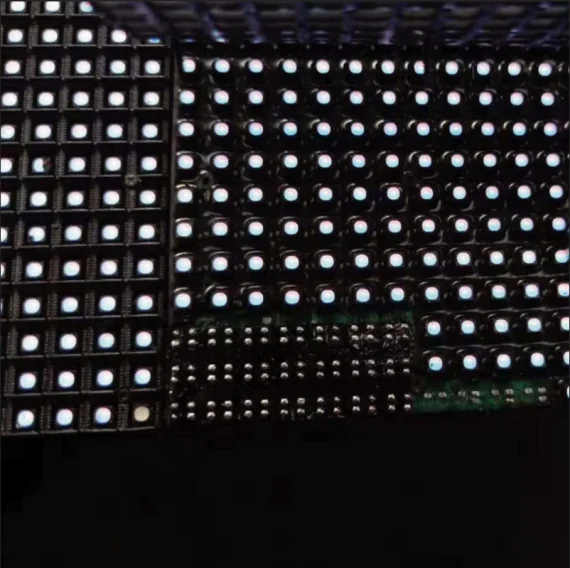

O quinto passo é iluminar o módulo, exibir em branco completo, ajustar o brilho para a faixa aceitável para olhos nus, varrendo obliquamente, soldar os grânulos qualificados ao papel de circuito, preste atenção à direção de polaridade dos grânulos e teste se os pinos estão conectados ao multímetro antes da soldagem.

9. Bloco de Papel de Circuito Série P6.67

High Quality Luzes e Iluminação
